INTPSU-12-4 Mini

Open-Frame-Doppelschaltnetzteil für 4V/12V DC mit eingebautem 16A-Relais

Manufacturer: iSocket Systems, Finland

EAN: 6430038552006

Modellnummer: INTPSU124M16AST70RWD

INTPSU-12-4 Mini (INTPSU124M16AST70RWD): Überblick

Dies ist eine einzigartige Stromversorgungseinheit (PSU), die besonders für die Ansprüche für die SIMCom-GSM-Module entwickelt wurde. Die meisten Netzteile haben einen Standardausgang von 3,3 oder 5V. Im ersten Fall ist die Spannung nicht ausreichend, im zweiten Fall brauchen Sie einen weiteren Adapter. Unser Netzteil hat einen direkte 4V-Ausgangsspannung für den direkten Anschluss an den VBAT-Eingang des GSM-Moduls SIM900 oder anderer Module, die eine Nennspannung von etwa 4V haben, geeignet. Der Rauschpegel dieser Stromversorgungseinheit ist der geringste ihrer Klasse. Es wurde ebenfalls speziell für den Burst-Modus von GSM-Modulen, was einer der Vorteile dieses Netzteiles ist.

Maßgeschneiderte Lösungen für GSM-Alarm-/Steuerungssysteme

Das Netzteil hat einen 12V-Ausgang. Diese Spannung wird häufig bei GSM-Alarmsystemen benötigt, um verschiedene Sensoren zu versorgen. Das ist weiterhin die Standardspannung für Relais. Eine besondere Eigenschaft des INTPSU-12-4 Mini ist, dass das Relais und die Sicherung auf dem PCB lokalisiert ist. Der Schaltkreis ist für einen Maximalstrom von bis zu 16A ausgelegt!

Universeller Anschluss, alles inklusive

Das Netzteil wurde für Techniker entwickelt, die mit dem Löten vertraut sind. Die Verwendung eines Stecker-basierten Stromanschlusses ist häufig eine unpraktische Lösung. Deswegen hat iSocket Systems eine einzigartige Lösung entwickelt. Anschlüsse mit einem Rastermaß von 10mm werden als Eingang verwendet. Auf diese Art können Sie die Drähte der Versorgungsleitung direkt mit der Leiterplatte (Printed Circuit Board, PCB) verlötet werden. Das erlaubt auch die Installation von Klemmen oder Anschlussfahnen mit dem gleichen Rastermaß. Für Ihre Bequemlichkeit wird das Netzteil mit geeigneten Klemmen geliefert, die Sie verwenden können. Für den Ausgang wird ein weit verbreiteter Molex-Stecker mit 2mm Rastermaß für maximal 2A verwendet. Ein passender Anschluss für Ihre zweite Leiterplatte und ein passendes Anschlusskabel werden ebenfalls mitgeliefert.

Universelle Befestigung im Gehäuse

Das Netzteil hat verschiedene Bohrungen uns Ausschnitte, um mit verschiedenen Komponenten zusammenzupassen. Zusätzlich zur Standardmontage an der Außenseite der Leiterplatte, kann auch die Montage mit direktem Kontakt verwendet werden, um weiteren Platz zu sparen. Das Netzteil hat ein besonders flaches Design und kann so einem einem 1U-Gehäuse verwendet werden.

Für jedes Gehäuse, ohne, dass die EMC (Elektromagnetische Kompatibilität) beeinflusst wird!

Trotz seiner geringen Größe besitzt das INTPSU-12-4 Mini einen EMI-Filter (elektromagnetische Interferenz) und benötigt so keine zusätzlichen Komponenten, um die nötigen Standards der elektromagnetischen Kompatibilität zu erfüllen. Neben der Montage in einem Metallgehäuse, kann das Netzteil auch in ein nicht-metallisches Gehäuse (z.B. aus Plastik) montiert werden, ohne einen negativen Effekt für die EMC. Um dieses Problem zu lösen, wurden spezielle Komponenten auf der Leiterplatte verwendet. Die Erfüllung aller Bestimmungen und Richtlinien wird von einem unabhängigen, akkreditierten Labor bestätigt und das Netzteil hat alle nötigen Zertifikate.

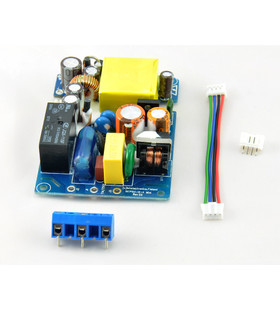

Was zum Lieferumfang gehört

  • Zweifachausgangs-Schaltnetzteil mit eingebautem 16 A-Relais (1Stück)
  • Anschluss gerade, 3-polig, Rastermaß 10 mm, 16 A (1Stück)
  • DIP-Waffelstecker, 4-polig (1Stück)
  • 70 mm Kabel, gedreht (1Stück)

INTPSU-12-4 Mini (INTPSU124M16AST70RWD): Funktionen

  • Optimiert für drahtlose GSM-Module
  • Extraflache Höhe für Installationen im 1U-Bereich
  • Hohe Effizienz (>70%)
  • Universelle Eingangsspannung
  • Hohe Verlässlichkeit
  • Kurzschluss- und Überspannungsschutz
  • Kühlung durch freie Luftzirkulation
  • Geringer Leckstrom (
  • Geringer Stromverbrauch im Stand-By
  • Erfüllt alle internationalen Sicherheitsstandards (IEC 60950-1, UL 60950-1, EN 60950-1)
  • 100% unter Volllast geprüft
  • Keine zusätzlichen Komponenten für EMV-Konformität nötig, eingebauter EMI-Filter (elektromagnetische Interferenz)
  • Eingebautes Relais mit Sicherung
